HELIX IK S12

Flaches Design – Tiefer Bass

Mit den HELIX IK S Subwoofern ist die Realisierung besonders flacher und kompakter Gehäusekonstruktionen kein Problem mehr. Die extrem geringe Einbautiefe eröffnet neue Installationsmöglichkeiten, die ganz ohne akustische Kompromisse auskommen. Vor allem aber dank dem Einsatz großer Schwingspulen und der tiefen Resonanzfrequenz liefert die HELIX IK S Serie eine absolut souveräne Bassperformance, welche größer dimensionierten Woofern in nichts nachsteht.

Detailverliebt und klar durchdacht

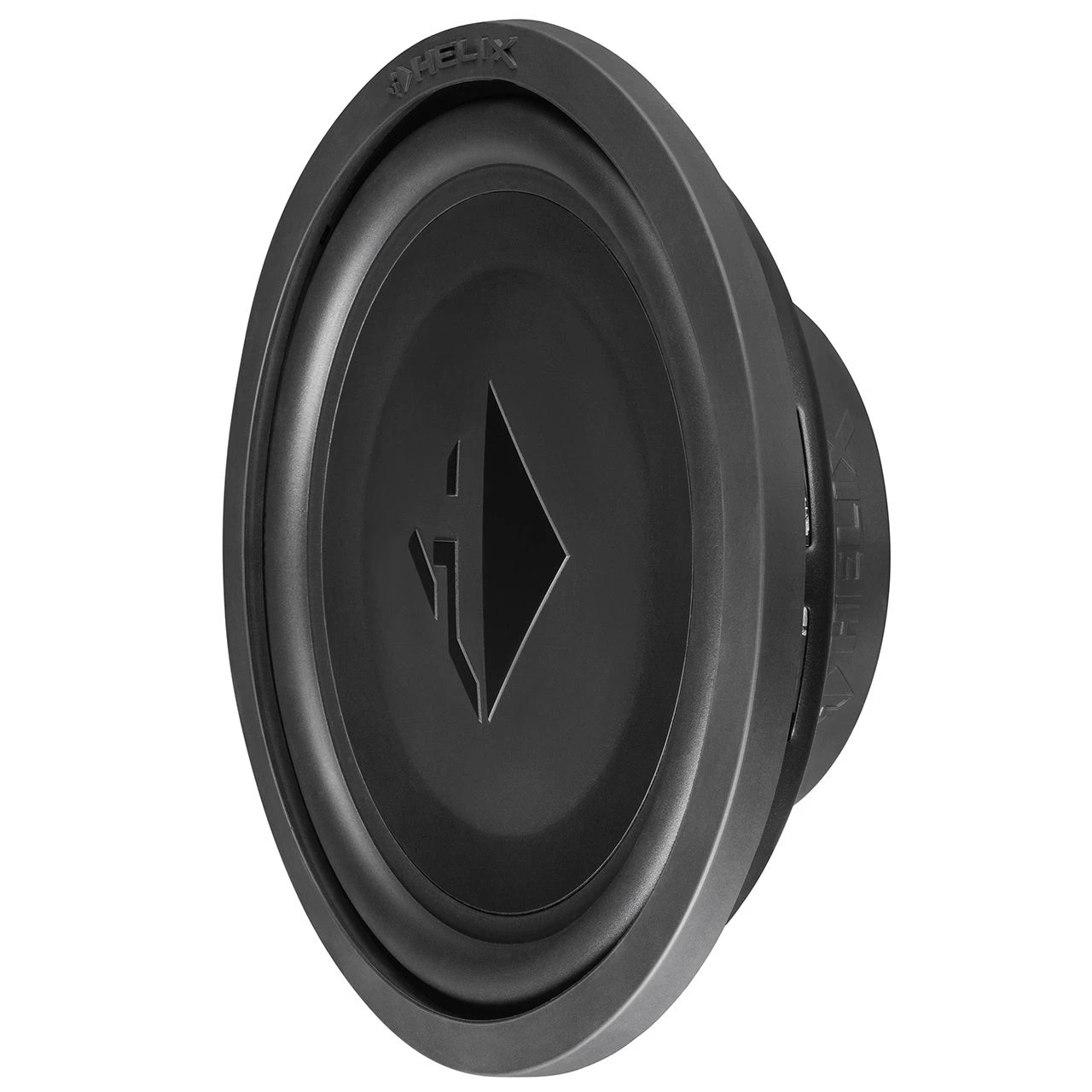

Die enorm verwindungssteife Sandwich-Papiermembran in Verbindung mit unserem hochbelastbaren Antriebssystem setzt einerseits Verstärkerleistung ohne Kompressionseffekte im Handumdrehen in mächtigen Schalldruck um, beweist aber auch bei subtilen Beats Feingefühl.
Besonderer Clou: Das Magnetsystem verfügt über eine rückseitige Gewindebohrung und ermöglicht so das Verschrauben des Woofers mit der Gehäuserückwand. Da bei flachen Konstruktionen jeder Millimeter Bautiefe zählt, werden in dem Zuge Gehäuseschwingungen selbst bei geringen Wandstärken wirksam reduziert.

Flexibler Anschluss

Durch die Auslegung als 1 x 2 Ohm (SVC2) oder 2 x 2 Ohm (DVC2) Variante findet sich für jede Verstärkerkonfiguration der richtige Tiefbass-Spezialist, um das Maximum an Leistung herausholen zu können.

„All inclusive“ für Self-Made-Enthusiasten

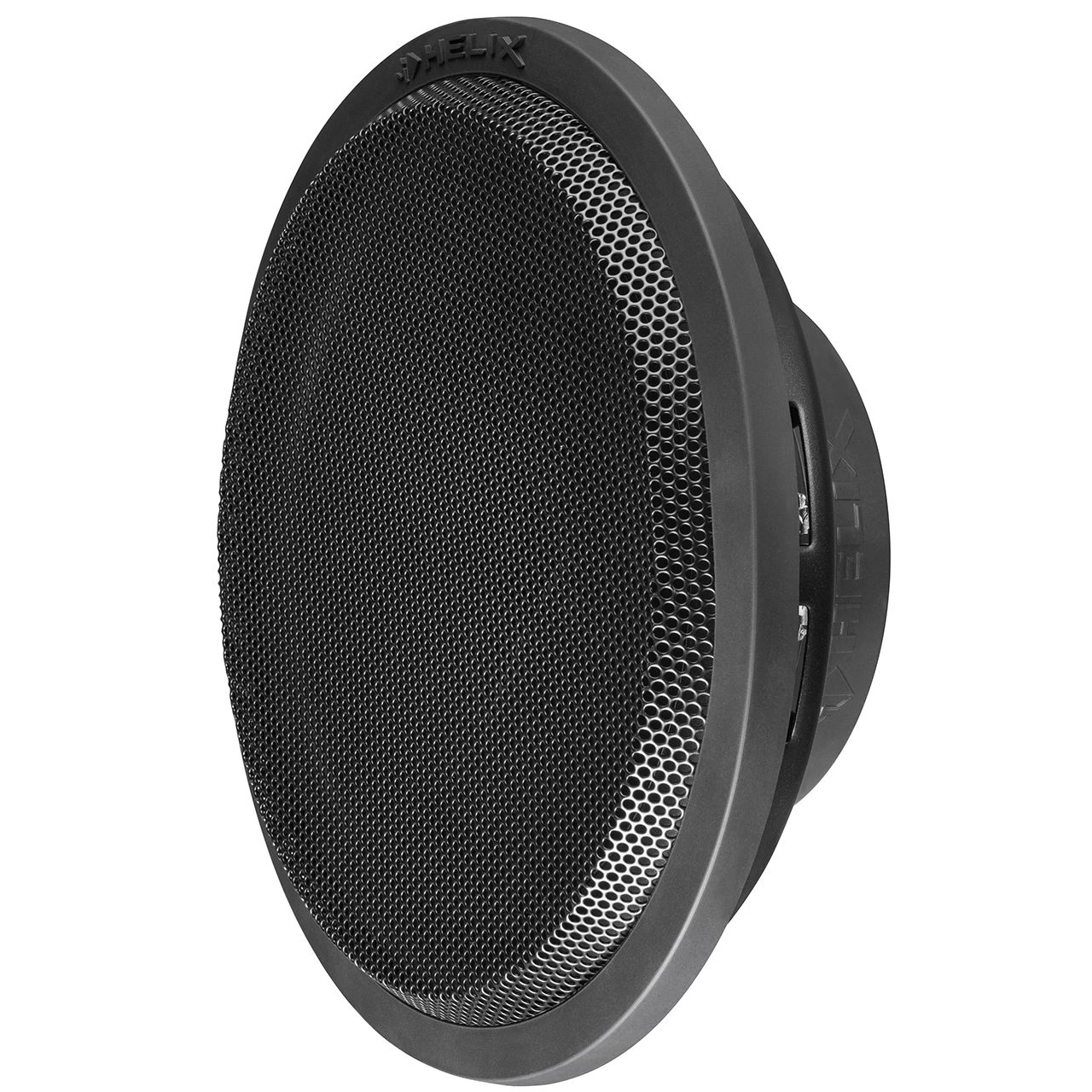

Zusätzlich zum hochwertigen Gehäuse-Anschlussterminal mit vergoldeten Schraubanschlüssen ist zudem ein solides Schutzgitter sowie ein Abdeckring im Lieferumfang enthalten. Für die optimale Bass-Performance bei DIY-Einbauten liegen mit unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz oder DSP-Einstellungen, bei.

Features

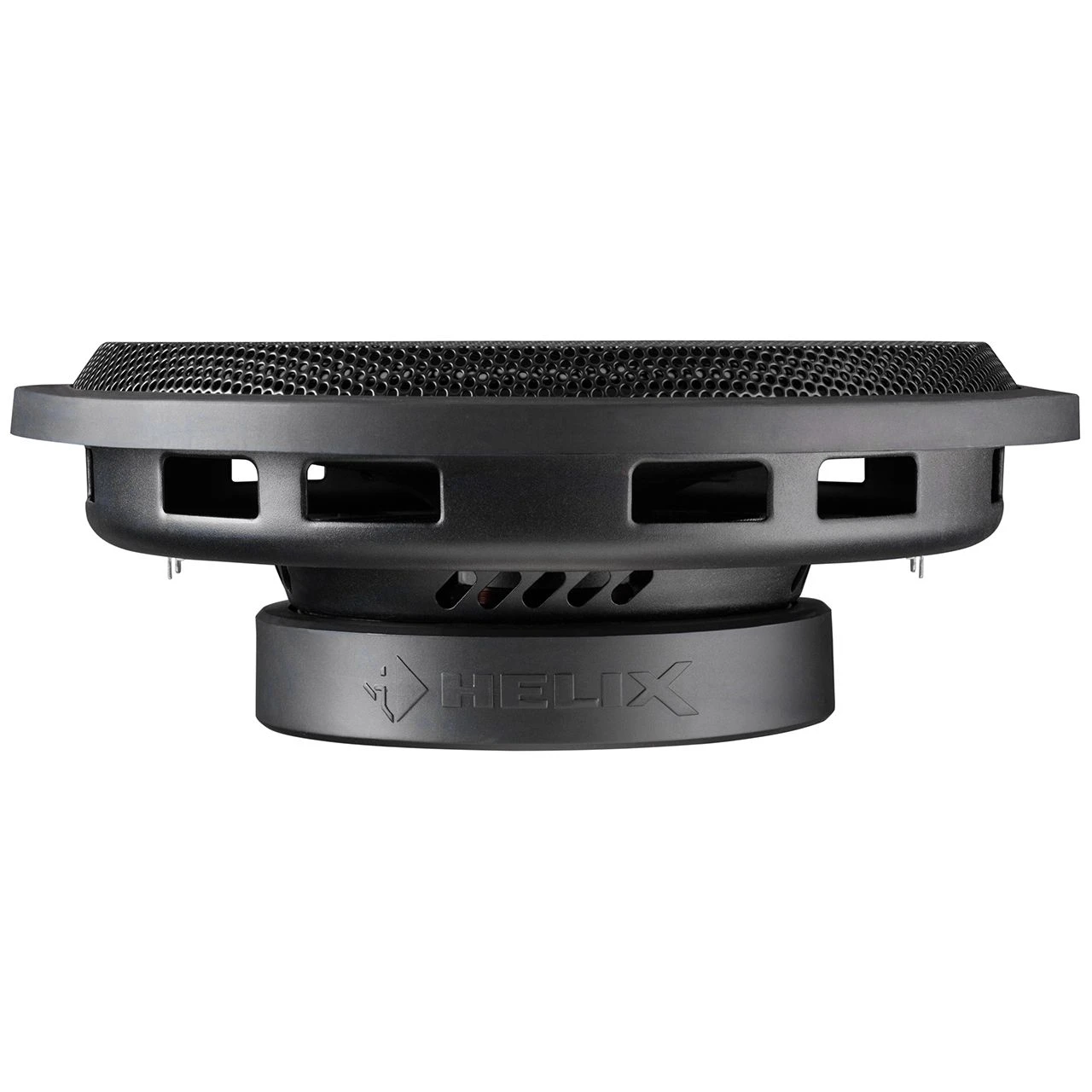

Chassis mit besonders geringer Einbautiefe – optimiert für kompakte und sehr flache Gehäusekonstruktionen
2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen
Magnetsystem mit rückseitiger Gewindebohrung – ermöglicht das Verschrauben mit der Gehäuserückwand zur Stabilisierung und Minderung von Gehäuseschwingungen
Enorm verwindungssteife Sandwich-Papiermembran
Langhubige Gummisicke für höchste mechanische Belastbarkeit
Robuste Magnetabdeckung mit HELIX-Schriftzug zum Schutz des Magneten
Gehäuse-Anschlussterminal, Gitter und Abdeckring im Lieferumfang enthalten

Technische Daten

		IK S12-DVC2 – 2 x 2 Ohm
Belastbarkeit RMS / Max.	P	300 / 600 Watt
Impedanz	Z	2 x 2 Ω
Gleichstromwiderstand	Re	2 x 1,8 Ω
Resonanzfrequenz	Fs	36 Hz
Mechanische Güte	Qms	5,41
Elektrische Güte	Qes	0,52
Gesamtgüte	Qts	0,48
Nachgiebigkeit	Cms	95 μm/N
Äquivalentvolumen	Vas	40 L
Kraftfaktor	BI*	17,2 Tm
Wirkungsgrad	SPL	91,0 dB @ 2,83V / 1m 88,0 dB @ 1W / 1m
Membranfläche	Sd	523 cm²
Bewegte Masse	Mms	220 g
Membranmaterial		Sandwich-Papiermembran
Mechanischer Widerstand	Rms	7,9 kg/s
Schwingspulendurchmesser	ø	50,8 mm
Schwingspulenwickelbreite		24 mm
Max. linearer Membranhub	Xmax	+/- 8,0 mm
Außendurchmesser	ø	316 mm
Einbaudurchmesser	ø	276,8 mm
Einbautiefe		95,5 mm

Empfohlene Gehäusevolumina
Geschlossenes Gehäuse
Nettovolumen		22 L
Untere Grenzfrequenz (-3dB)		39 Hz
Empfohlene DSP-Einstellungen		Empfohlenes „Self-Define“ Hochpassfilter mit 35 Hz Grenzfreqenz und Q = 1,5 Zusätzliches EQ-Filter 75 Hz / Q = 1,5/ -3 dB

Bassreflex-Gehäuse
Nettovolumen		40 L
Reflex-Kanaldurchmesser	ø	100 mm
Reflex-Kanalfläche		78 cm²
Reflex-Kanallänge		32 cm
Tunnelabstimmungsfrequenz	Fb	36 Hz
Untere Grenzfrequenz (-3dB)		37 Hz
Empfohlene DSP-Einstellungen		Empfohlenes „Self-Define“ Hochpassfilter mit 36 Hz Grenzfreqenz und Q = 1,0 Zusätzliches EQ-Filter 75 Hz / Q = 0,7 / -2 dB

Lieferumfang

1 x Subwoofer HELIX IK S12-DVC2
1 x Gitter
1 x Abdeckring
1 x Gehäuse-Anschlussterminal
1 x Datenblatt

Menge: 1 Stück Durchmesser (in cm): 30,0 Impedanz (in Ohm): 2 x 2,0 Leistung Max (in Watt): 600 Leistung RMS (in Watt): 300 Produktgruppe: Subwoofer Subwoofermerkmale: Doppelschwinger
