15W0v3-4

W0v3 15-Zoll-Subwoofer-Treiber (500 W, 4 Ohm)

Manchmal ist Größer besser … Für diese Situationen bietet der 15W0v3 eine hervorragende Auslenkungsfähigkeit, Linearität und eine Gesamtleistungsfähigkeit, die ihn in seiner Preisklasse an die Spitze bringt. Es verfügt über eine sehr starke Schwingspule mit einem Durchmesser von 2,5 Zoll und unser patentiertes Elevated Frame Cooling-Design für eine verbesserte Stromversorgung und Zuverlässigkeit.
Der 15W0v3 eignet sich am besten für Verstärkerleistungen im Bereich von 150W bis 500W und ist für den Betrieb in moderaten 1,875 cu optimiert. ft. (53,1 l) abgedichtetes Gehäuse oder 2,75 cu. ft. (77,88 l) portiertes Gehäuse.

Spezifikationen

Dauerleistung (RMS): 500 W
Empfohlene Verstärkerleistung (RMS): 150 – 500 W
Nennimpedanz (Znom): 4 Ohm

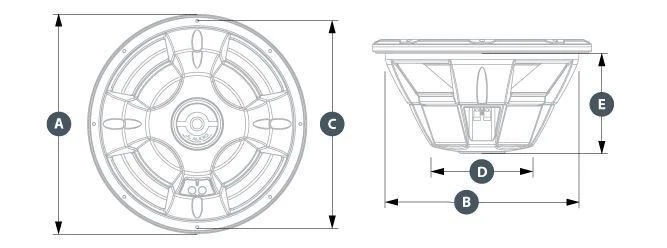

Physikalische Spezifikation (Abb.4)

Nenndurchmesser: 380 mm / 15,0 Zoll
Gesamtdurchmesser: 394 mm
Durchmesser der Befestigungsbohrung: 349 mm
Lochkreis-Durchmesser: 370 mm / 14,56 Zoll
Motoraußendurchmesser: 6,3 Zoll / 160 mm
Einbautiefe: 182 mm
Verschiebung des Fahrers: 0,109 cu ft / 3,09 l
Nettogewicht: 15,2 kg / 7,2 kg

Parameter

Freie Luft Resonanz (Fs): 24,43 Hz
Elektrisches „Q“ (Qes): 0,508
Mechanisches „Q“ (Qms): 9.474
Gesamtlautsprecher “Q” (Qts): 0,482
Gleichwertige Erfüllung (Vas): 5,106 cu ft / 144,60 l
Lineare Exkursion (Xmax): 0,50 Zoll / 12,7 mm
Referenzeffizienz (nein): 0,18%
Wirkungsgrad (1 W / 1 m):88,20 dB SPL
Effektiver Kolbenbereich (Sd): 122,317 m² / 0,0789 m²
Gleichstromwiderstand (Re): 3,555 Ohm

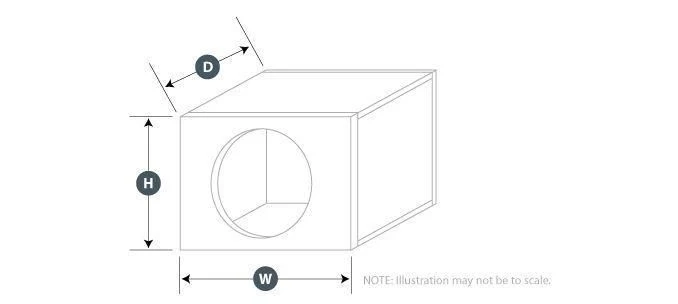

Versiegelte Gehäusespezifikationen (Abb.5)

Wandstärke: 0,75 Zoll / 19 mm
Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
Volumen (Netto Int.): 1,875 cu ft / 53,10 l
Außenbreite (W): 406 mm
Außenhöhe (H): 400 mm / 15,75 Zoll
Außentiefe (D): 457 mm (18 Zoll)
F3: 38 Hz
Fc: 47,14 Hz
Qtc: 0,9301

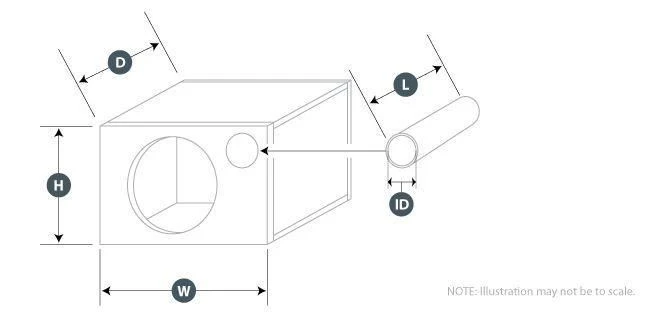

Portierte Gehäusespezifikationen (Abb.6)

Wandstärke: 0,75 Zoll / 19 mm
Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
Volumen (Netto Int.): 2,75 cu ft / 77,88 l
Außenbreite (W): 20 Zoll / 508 mm
Außenhöhe (H): 457 mm (18 Zoll)
Außentiefe (D): 470 mm
Innendurchmesser des Ports (ID): 4 Zoll / 102 mm
Anschlusslänge (L): 428 mm
Stimmfrequenz (Fb): 25 Hz
F3: 30 Hz

Hinweise zum Gehäuse

* Der W0v3 verfügt über eine Stangenöffnung, um Wärme und Druck aus dem Inneren des Lautsprechers abzuleiten. Diese Lüftungsöffnung befindet sich in der JL Audio-Plakette an der Rückseite des Lautsprechers. Ein Mindestabstand von 13 mm (0,5 Zoll) zwischen der Rückseite des Lautsprechers und einer beliebigen Wand des Gehäuses ist erforderlich, um den ordnungsgemäßen Betrieb der Polentlüftung zu ermöglichen.

* Bei den oben aufgeführten Empfehlungen für das Gehäuse handelt es sich um Außenmaße, bei denen Material mit einer Dicke von 19 mm (19 mm) verwendet wird. Wenn Sie Material mit einer Dicke von 0,625 Zoll (16 mm) verwenden, ziehen Sie von jeder Abmessung 0,25 Zoll (6,5 mm) ab. Verwenden Sie kein Material mit einer Dicke von weniger als 16 mm, da dies die Steifigkeit des Gehäuses beeinträchtigen kann.

* Alle oben aufgeführten Enclosure-Volumes sind interne Netto-Volumes! Um das endgültige Brutto-Innenvolumen zu erhalten, müssen Treiberverschiebung, Portverschiebung und Stützverschiebung hinzugefügt werden. Alle obigen Gehäuseabmessungen haben dies bereits berücksichtigt.

* Wenn Sie mehrere Subwoofer in einem gemeinsamen Gehäuse verwenden, müssen Sie die Abmessungen des Gehäuses und des Ports neu berechnen. Wenden Sie sich an Ihren autorisierten JL Audio-Händler oder den technischen Support von JL Audio.

* Wir empfehlen die Verwendung dieses Lautsprechers in einem zweifach verstärkten System unter Verwendung hochwertiger Satellitenlautsprecher und eines hochwertigen Verstärkers. Die Verwendung dieses Subwoofers mit einer passiven Frequenzweiche (Spule) wird nicht empfohlen, da diese Art von Gerät die Leistung beeinträchtigt.

* Alle Angaben können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweis

Längerer Kontakt mit Schalldruckpegeln von mehr als 100 dB kann zu dauerhaftem Hörverlust führen. Dieser Hochleistungslautsprecher kann diesen Pegel überschreiten. Bitte üben Sie sich in der Bedienung zurück, um Ihre Fähigkeit zu wahren, seine Treue zu genießen.

Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es äußerst wichtig, das Gehäuse fest zu sichern. Wir empfehlen, das Gehäuse mit Unterlegscheiben mit großem Durchmesser zur Verstärkung durch das Metall der Bodenwanne oder den Rahmen des Fahrzeugs zu schrauben. Wenn ein Gehäuse nicht fest angebracht ist, kann es bei einer Kollision zu einem Projektil werden. Dies ist besonders wichtig bei einem Fließheck, Kombi, Sportwagen oder Transporter.

Menge: 1 Stück Durchmesser (in cm): 38,0 Impedanz (in Ohm): 4,0 Leistung RMS (in Watt): 500 Produktgruppe: Subwoofer Subwoofermerkmale: Wooferchassis (ohne Gehäuse)
